變頻器控制柜概述

變頻器控制柜（又稱變頻器電氣控制柜/電控柜/電控箱）主要由變頻器和其他低壓電氣元件組成而開發的電氣控制柜。采用的變頻器有西門子，ABB,施耐德，富士，三菱，松下，臺達，士林，匯川等。

變頻器控制柜的常規配置

根據工況需要可在變頻柜內安裝交流輸入電抗器，輸出電抗器，直流電抗器及EMI濾波器，制動單元，制動電阻，接觸器，塑殼開關，中間繼電器，熱繼電器，可編程控制器（PLC）,可編程操作終端（GOT），電度表，散熱風扇等，根據系統功能可在變頻柜面板上設置各種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、啟動、停止、緊急停止、變頻/工頻等，按照控制方式可分PLC控制+觸摸屏，專用控制器，純按鈕+時間繼電器等多種控制方式，比較定型的有：恒壓供水變頻控制柜（1控1，1控2，1控3等），自動扶梯變頻控制柜，中央空調循環水泵變頻柜, 風機變頻節能柜,空壓機恒壓供氣系統（變頻器節能軟啟動控制系統）等。

變頻器控制柜的主要參數

防護等級：防護等級一般為IP20，IP21，IP30，IP55（特殊要求）。
電壓等級：低壓220-380V/AC，高壓6-10KV。
環境要求：用于室內，無爆炸性塵埃及腐蝕性氣體，無導電性塵埃等。
工作環境：-10℃—+40℃，濕度≤90%。
柜型：動力柜，GGD，不銹鋼，威圖柜等。
散熱方式：自冷或風冷。

變頻器控制柜的主要特點

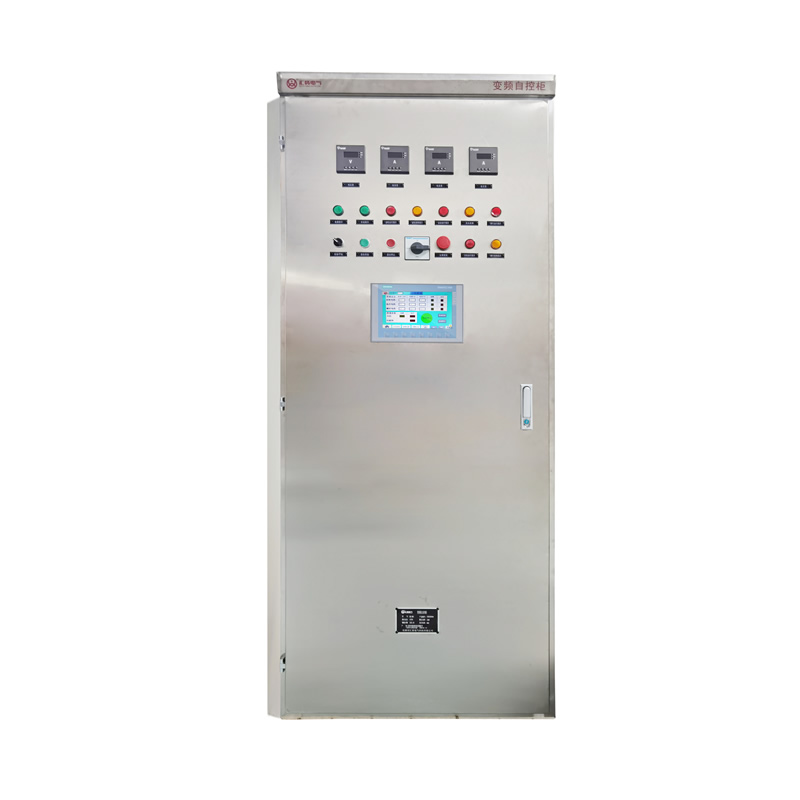

變頻器控制柜采用封閉柜式結構，表面涂敷噴塑，不銹鋼根據客戶需要進行噴塑，多臺柜體可并柜安裝，上端可配置母線，變頻器面板可外引至柜體外表可直接操作，根據需要可設置就地和遠程控制或PC/PLC通訊控制,比較直觀的將各種功能顯示在界面上。變頻器是變頻柜的專用配套產品，其變頻調速功能及主要技術參數取決于內設變頻器的規格型號和外圍的配置狀況。變頻器柜根據用途的不同和功能的各異其差別也很大，一般根據工況要求定制。

變頻器控制柜應用場所

變頻器控制柜（變頻器電控柜/電氣控制柜）可廣泛應用于冶金、化工、石油、供水、礦山、建材、電機行業等泵類、風機、空氣壓縮機、軋鋼機、注塑機、皮帶運輸機等各種中壓電機設備。
